Okablowanie do podłączenia elektryki w fotelach Recaro dzieli się na dwie wiązki:

- wiązka sterowania fotelami (góra, dół oraz regulacja kąta oparcia)
- wiązka od podgrzewania foteli

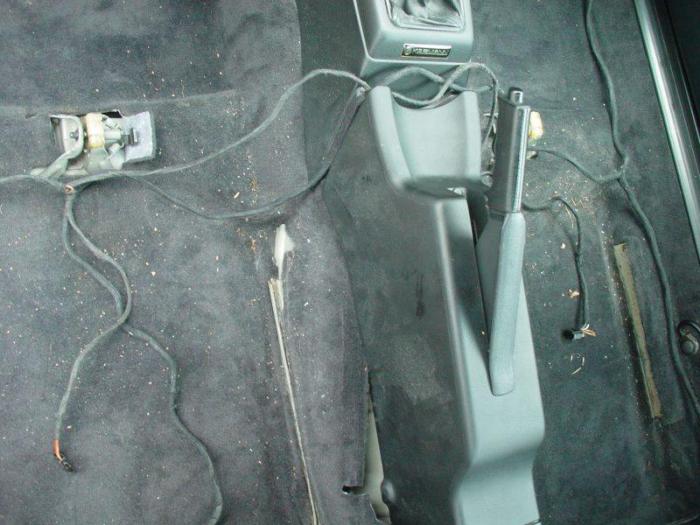

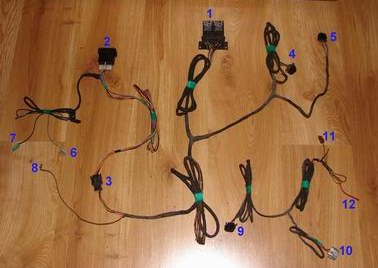

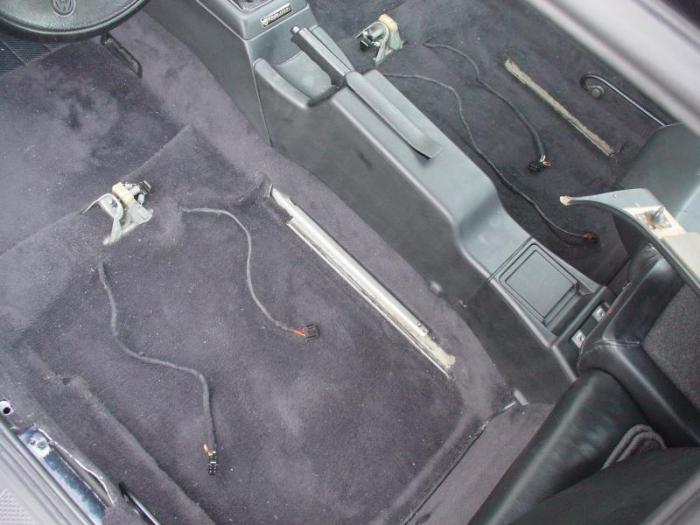

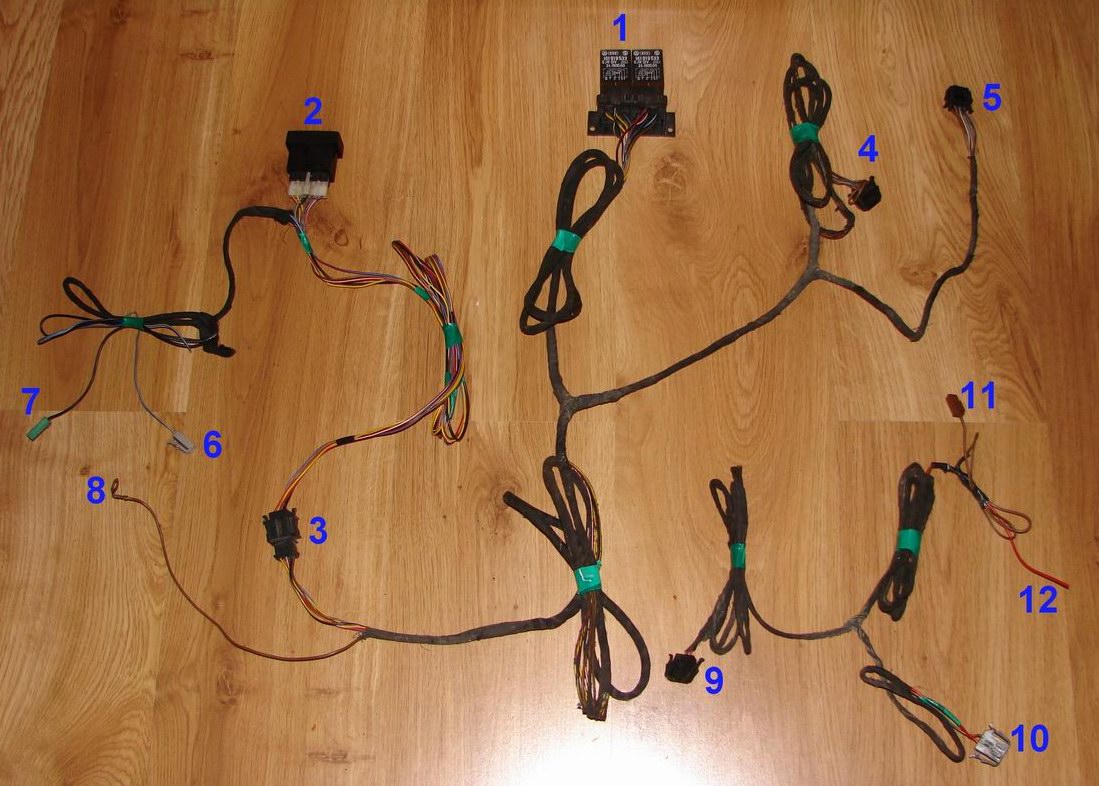

 OPIS ELEMENTÓW

Wiązka od podgrzewania foteli:

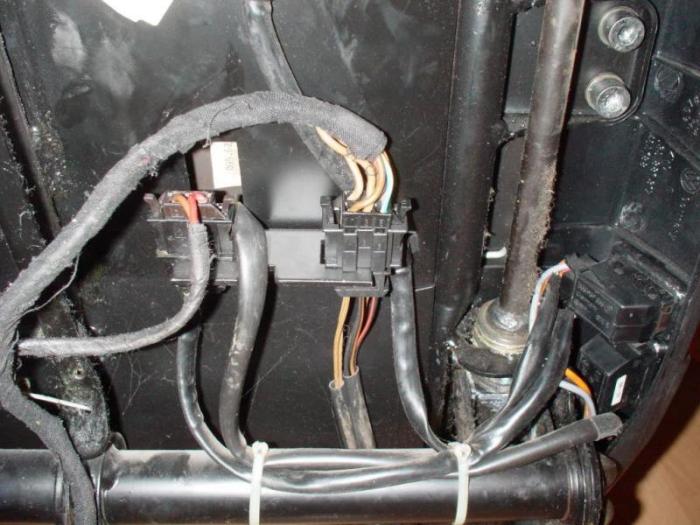

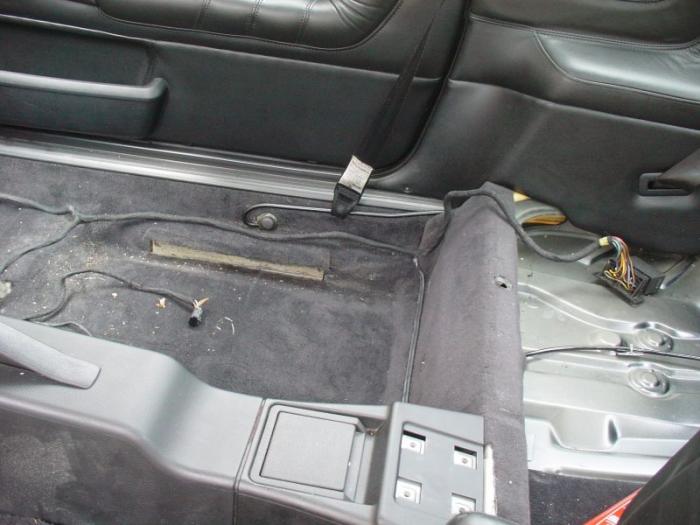

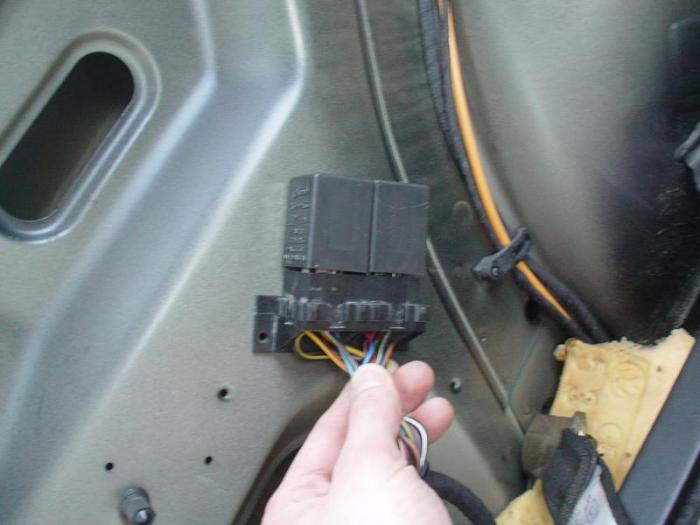

1 - przekaźniki nr 59 montowany za tylnym boczkiem po stronie pasażera
2 - pokrętła do regulowania intensywności podgrzewania, montowane w kokpit
3 - złączka łącząca dwa kawałki wiązki
4 - wtyczka do fotela kierowcy od podgrzewania fotela
5 - wtyczka do fotela pasażera od podgrzewania fotela
6 - szara wtyczka na biało niebieskim kablu od podświetlenia
7 - zasilanie +12V po zapłonie (po przekręceniu stacyjki) wpinamy w skrzynkę lub łączymy z czarno żółtym kablem przy stacyjce. najlepiej na bezpieczniku (ja mam u siebie 20A)
8 - masa, przykręcamy do karoserii lub wpinamy wsuwkę w blachę nad skrzynką bezpieczników



Wiązka sterowania fotelami:

9 - wtyczka do fotela kierowcy od sterowania fotela
10 - wtyczka do fotela pasażera od sterowania fotela
11 -  masa, przykręcamy do karoserii lub wpinamy wsuwkę w blachę nad skrzynką bezpieczników
12 - zasialnie +12V na stałe, wpinamy w skrzynkę najlepiej na bezpieczniku (ja mam u siebie 10A)

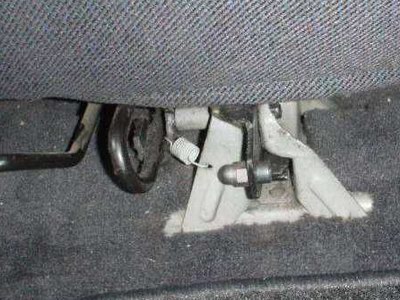

 SPOSÓB MONTAŻU
